1- Réaliser la modélisation 3D
1-1 Préparer le travail
Suivant la solution technique retenue pour assurer le guidage et le maintien du détecteur d'obstacle, vous devez télécharger le fichier correspondant dans lequel l'esquisse des rainures est déjà dessinée :

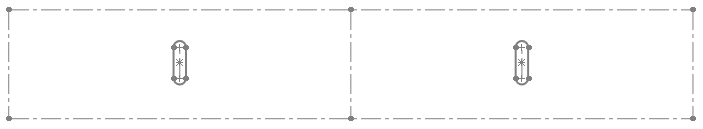

| Guidage par 2 vis écartées |  |
Fichier pièce SolidWorks : |

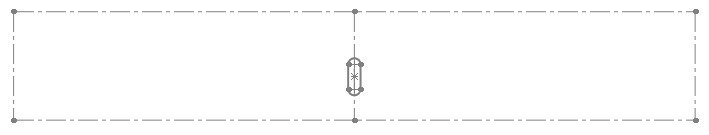

| Guidage par 1 vis centrale |  |
Fichier pièce SolidWorks : |
| Guidage par 2 tiges métalliques |  |
Fichier pièce SolidWorks : |

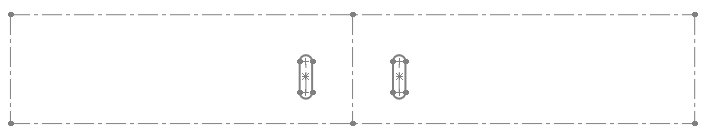

| Guidage par 2 vis rapprochées |  |
Fichier pièce SolidWorks : |
- Déplacer ce fichier dans le dossier Technologie de votre dossier Mes documents et renommer le avec les règles d'usage d'enregistrement des fichiers.
1-2 Modifier le modèle numérique du détecteur d'obstacle dépliée
Utiliser comme base le TUTORIEL SolidWorks : Procédure générale pour modéliser une pièce en 3d
- dessiner en ligne pleine le contour de votre détecteur en mettant les différentes mesures avec l'outil cotation intelligente (TUTORIEL E)
- bien veiller à dessiner une forme géométrique fermée !
- ne modifier sous aucun prétexte l'esquisse des rainures.
2- Vous transformez cette esquisse en volume 3D (TUTORIEL H). Epaisseur de la pièce : 3mm
3- Vous créez une nouvelle esquisse pour les enlèvements de matière concernant l'allégement de la pièce. (Suivre les indications de la page 2 du TUTORIEL)
Attention, pour mémoire, tous les fichiers sont à enregistrer dans votre dossier Mes documents/Technologie.
Ce n'est qu'une fois tout le travail sur SolidWorks fini, que vous pouvez copier ces fichiers dans le dossier RécupDevoirs.
Le fichier pièce
est à placer dans le dossier de votre classe dont le chemin d'accès est :
2- Communiquer son travail

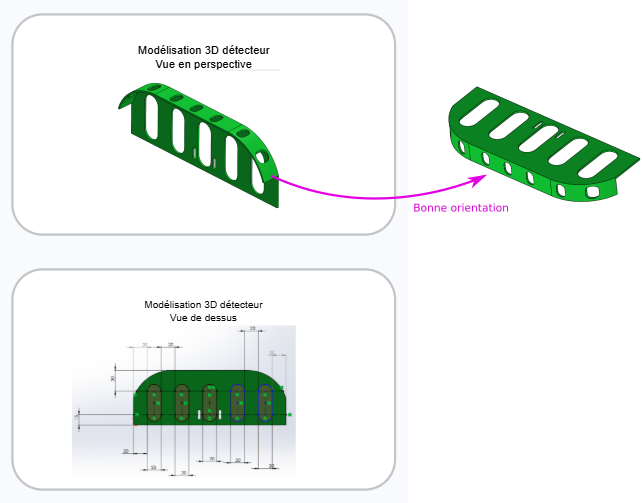

Compléter votre diaporama pour présenter votre solution en mettant des captures d'écran avec des légendes de votre modèle 3D du détecteur d'obstacle :
- Une diapositive avec le détecteur vue en en perspective et orienté correctement. Sur l'exemple ci-dessous, le détecteur est orienté verticalement alors qu'il devrait être orienté horizontalement.
- Une dispositive illustrant le travail réalisé sur les cotations. Choisir l'esquisse des enlèvements de matière, puis éditer l'esquisse pour les voir.
