Une pompe hydraulique permet d'aspirer l'eau de la nappe phréatique et de remplir le château d'eau.
Deux capteurs de niveau, permettent de déterminer le niveau de remplissage du réservoir.
Si le niveau d'eau est trop bas, la pompe est activée, en même temps qu'un voyant vert, jusqu'à ce que le niveau soit suffisant.
La pompe hydraulique est constituée d'un moteur électrique couplé à une turbine qui est alimenté en électricité ou pas par l'intermédiaire d'un contacteur.
L'ensemble est contrôlé par un automate programmable.
Les capteurs sont à placer dans l'ordre logique de leur utilité.


Énergie électrique
Énergie hydraulique
Réseau EDF
Voyant marche pompeNiveau bas eau

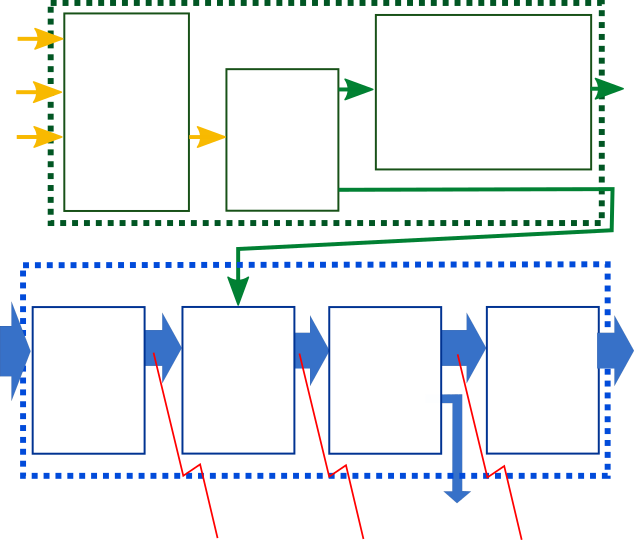

Chaîne d'information
Acquérir
Convertir
Distribuer
Alimenter
Énergie cinétique de rotation
Commander moteur
Utilisateur
Automate programmableÉnergie électrique
Chaîne d'énergie
Utilisateur
Énergie thermique
Communiquer
PompeTransmettre
Alimenter
Énergie électrique
Utilisateur
Capteur S2
Énergie solaire
Niveau haut eau
ContacteurCapteur S1
MoteurÉnergie électrique
Interrupteur M/A
Traiter
